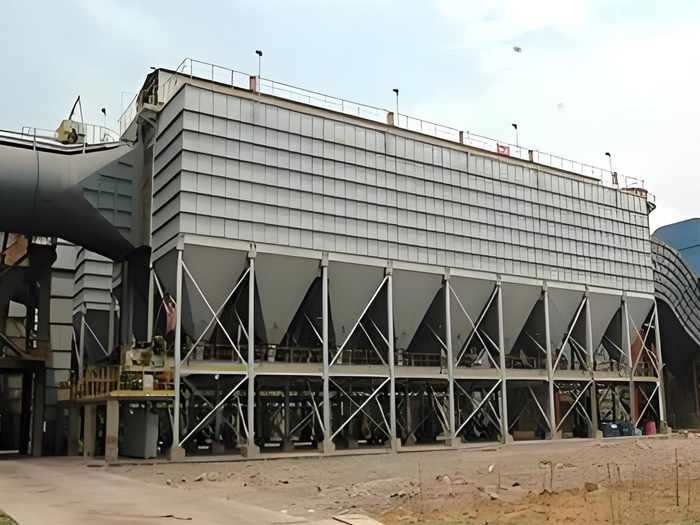

TYDM系列圓筒袋式脈沖除塵器采用圓筒整體錐形結構，切向進風，降低設備阻力；配備脈沖噴吹裝置與框架拆卸式布袋，維修便捷；具有處理風量大、除塵效率高等特點，適用于糧食、飼料及工業粉塵回收處理。
TYDM系列圓筒袋式脈沖除塵器利用機械裝置產生周期性的振動，積附在濾袋上粉塵的袋式除塵器。通常有三種振動方式：
（1）水平振動，又可分為上部擺動和腰部擺動兩種；
（2）垂直振動，可以定期提升袋式框架，亦可利用偏心輪裝置振打框架；
（3）扭曲振動，利用機械傳動裝置定期將濾袋扭轉角度，使粉塵脫落。TYDM系列圓筒袋式脈沖除塵器的過濾速度常采用1-2m/min，相應壓力損失為800-1200Pa。振打清灰一般用于底部開口頂部密封的內濾式濾袋。由于經常受機械力的作用，濾袋損壞較快，濾袋的檢修與拆換工作量大。
TYDM系列圓筒袋式脈沖除塵器構造和工作原理：
由殼體、灰斗、排灰裝置、支架和脈沖清灰系統等部分所組成。當含塵氣體從進風口進入收塵器后，先碰到進風口中間的斜隔板，氣流便轉向流入灰斗，同時氣流速度變慢，由于慣性作用，使氣體中粗顆粒粉塵直接落入灰斗，起到預收塵的作用，進入灰斗的氣流后折而向上通過內部裝有金屬歲月架的濾袋，粉塵被捕集在濾袋的外表面，凈化后的氣體進入濾袋室上部的清潔室，匯集到出風管排出
TYDM系列圓筒袋式脈沖除塵器的進風口設在灰斗上，氣流進入灰斗后先碰上進風管端部的擋板，其作用與上述原理相同。殼體用隔板分成若干個獨立的收塵室，按照給定的時間音隔對每個收塵室輪流進行清灰。每個收塵室裝有一個提升閥，清灰時提升閥關閉，切斷通過該收塵室的過濾氣流，隨即脈沖閥開啟，向濾袋內噴入高壓空氣，以濾袋外表面上的粉塵。各收塵室的脈沖噴吹寬度和清灰周期，由的清灰程序控制器自動連續進行。
參數表格：
| 序號 | 性能參數規格 | Ⅱ | Ⅲ | Ⅳ | Ⅴ |
| 1 | 過濾面積（米2） | 104 | 156 | 208 | 260 |
| 2 | 濾袋數量（條） | 64 | 96 | 128 | 160 |
| 3 | 濾袋規格（直徑×長度毫米） | Φ160×3350 | Φ160×3350 | Φ160×3350 | Φ160×3350 |
| 4 | 設備阻力（毫米水柱） | <120 | <120 | <120 | <120 |
| 5 | 除塵效率 % | >99 | >99 | >99 | >99 |
| 6 | 入口含塵濃度（克/米3） | <15 | <15 | <15 | <15 |
| 7 | 過濾風速（米/分） | 1.0-2.0 | 1.0-2.0 | 1.0-2.0 | 1.0-2.0 |
| 8 | 處理風量（米3/時） | 6240-12480 | 9036-18720 | 2450-24900 | 15600-31200 |
| 9 | 使用溫度（℃） | <120 | <120 | <120 | <120 |
| 10 | 電機總?cè)萘浚ㄍ撸?/td> | 1.34 | 1.71 | 2.68 | 3.05 |
| 11 | 外形尺寸
長×寬×高毫米2 | 3000×3725
×6640 | 3000×4525
×6640 | 3000×5325×6640 | 3000×6125×6640 |
| 12 | 設備重量（公斤） | 4256 | 5252 | 6513 | 7409 |
